[分享] YOGA 14S 2020款加SSD图文教程

发表于 2020-7-28 11:02   |   来自PC浏览器 显示全部楼层 [复制链接]
725 6

YOGA 14S 2020款真香,除了硬盘小了些,才512G,但机器预留了一个2242的接口,正好为硬盘扩容创造了条件,下面我们就来为YOGA 14S的硬盘扩容吧!
1、SSD的购买。
方案一:YOGA 14S预留了2242 PCIE3.0*4的接口,因此,最好买4通道的2242,当然2通道的也可以买,就是速率稍慢些,不过再慢也要比SATA的SSD要来得快。而目前市面上生产2242的4通道的,你能买到的也就是建兴,最大512G。
方案二:直接替换系统原有的2280的SSD,而市面上主流的2280的有很多,选择面很广,但缺点就是系统配的2280的SSD就要换下了,可以买个外壳,当移动硬盘用。这个移动硬盘的代价有点高。
鉴于经济适用的考量,我选择了方案一。
2、工具准备

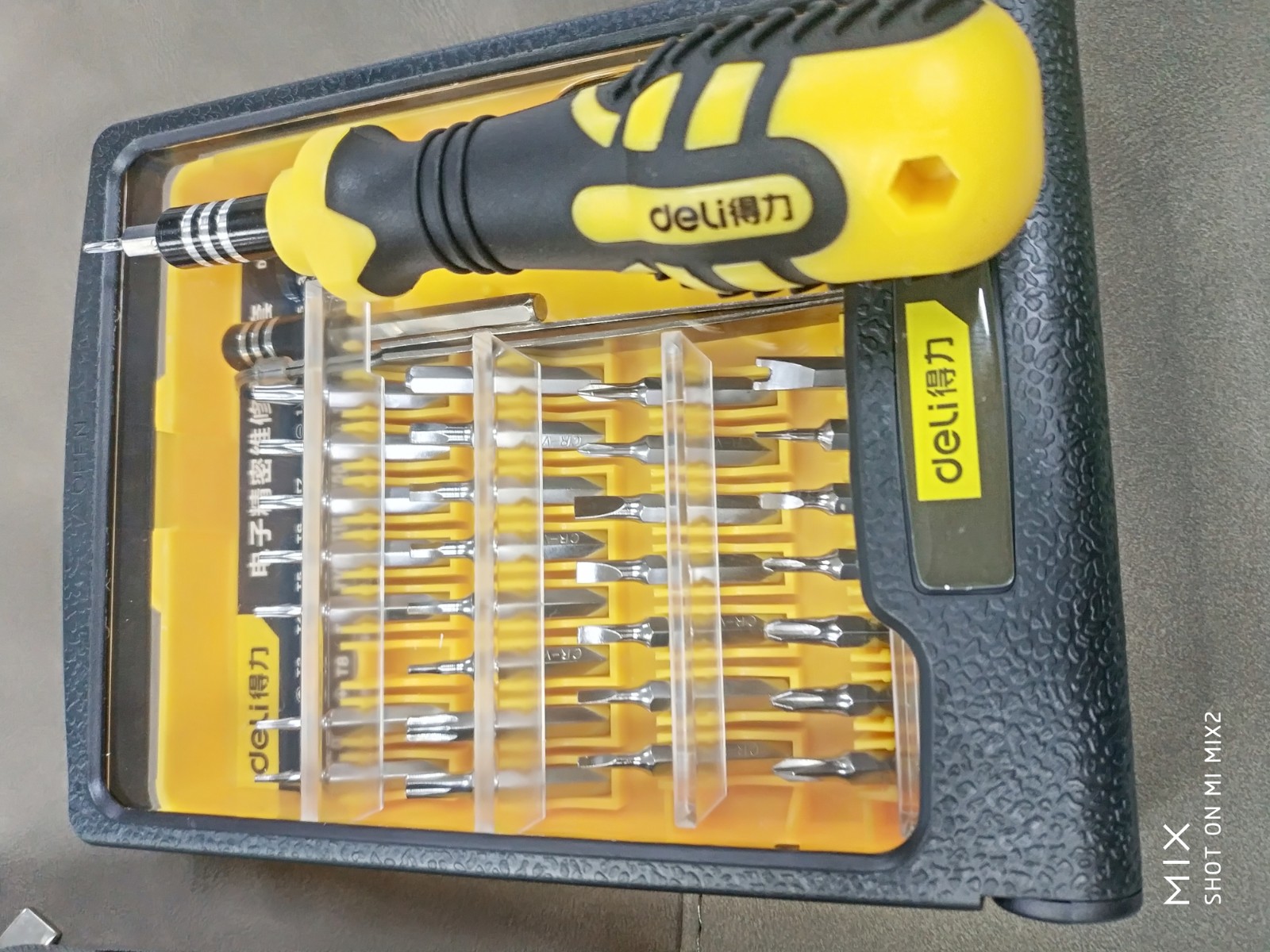

由于笔记本的螺丝和传统的螺丝不同,因此需要准备T5的螺丝刀,如果没有的话,可以网上购买,还是基于经济适用的考量,我选择了30不到的品牌工具套装,如下图。

4783124

4783124


3、将本本置于服务模式,此步需要开机迅速按F2,进入BIOS设置,在BIOS的Configuration菜单中,选择关闭内置电池,按回车即可,系统会直接关机。这样的话,在第四步开后盖之后,就不用拔掉电池的接线了。
4、拆本本的后盖。关于本本的保修,问过客服,客服说,拆后盖不影响保修,因此,可以大胆的加硬盘。拆后盖也比较简单暴力,把北面上下两排的七个螺丝全卸了就可以了。然后就是用垫片,或者暴力拔后盖,即可。

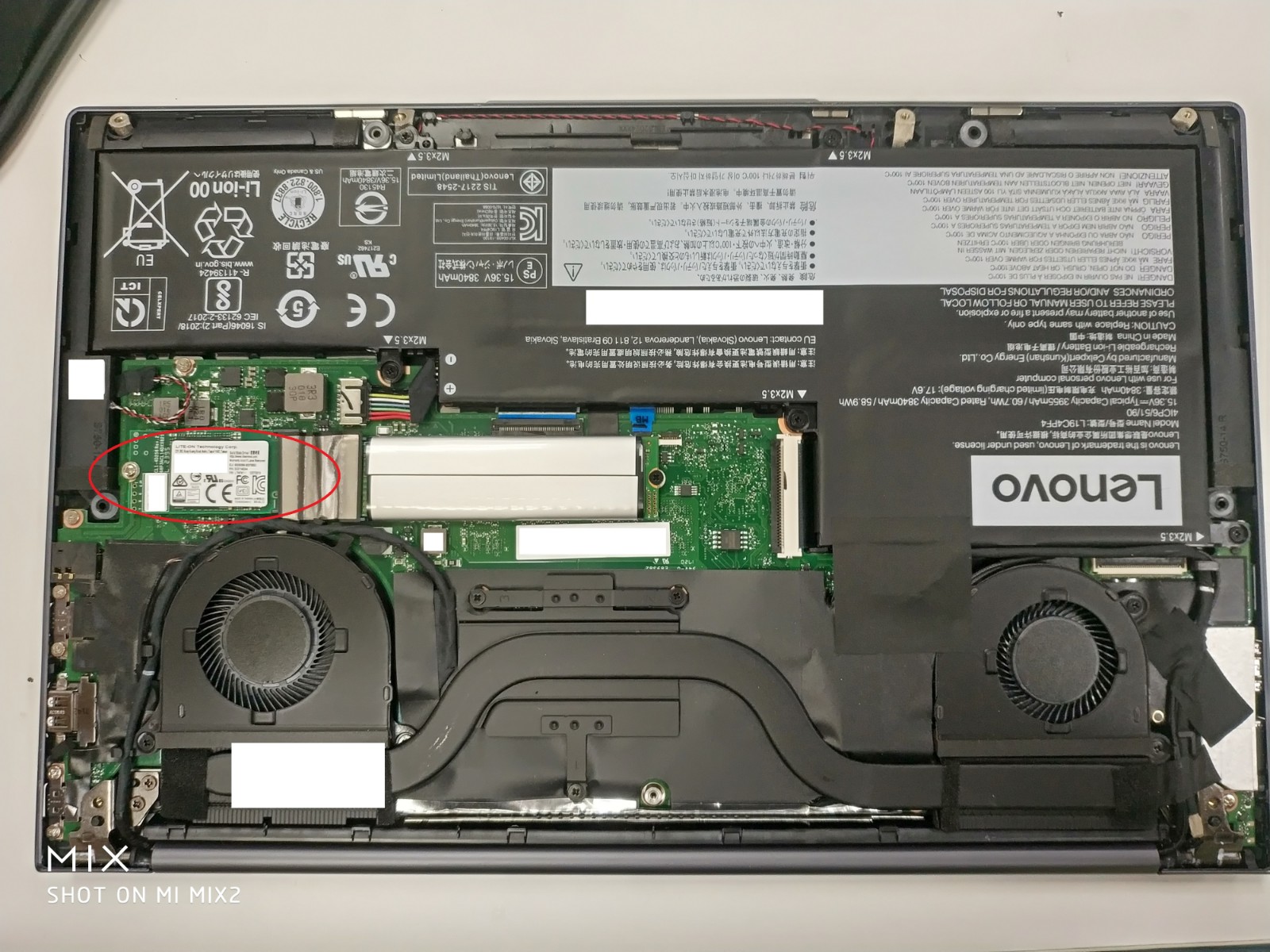

5、在下图红圈位置插上SSD,螺丝加固。

4783125

4783125


再次提醒,尺寸不要搞错了,是2242的。
6、盖上后盖,插上电源开机。注意,一定要插上电源才能开机,因为之前进入了服务模式,内置电池处于关闭状态。只要插上电源,服务模式自动结束。

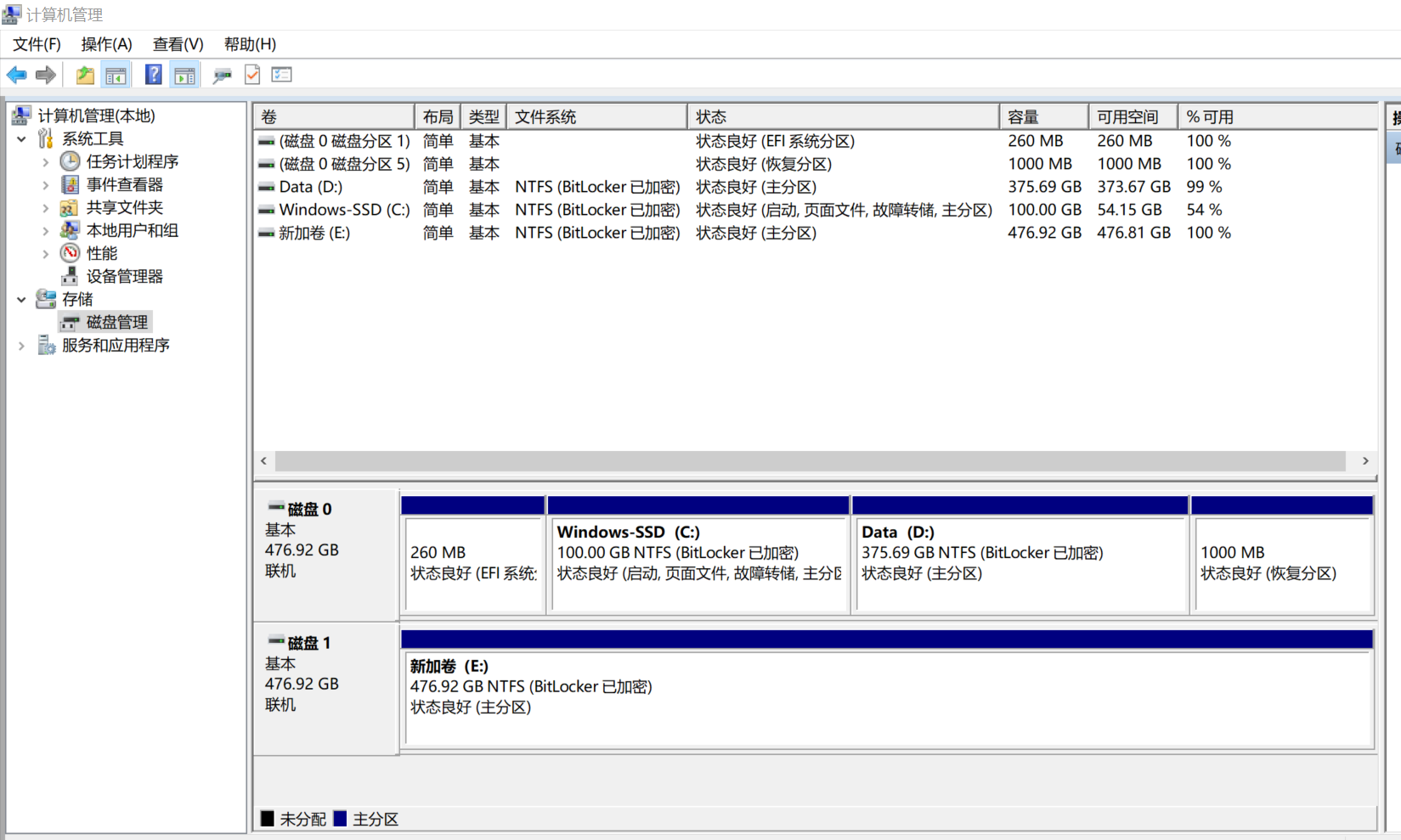

7、开机后不要忘记在磁盘管理中初始化磁盘。控制面板,管理工具,计算机管理,磁盘管理,选中新加的硬盘,选择初始化即可。

4783139

4783139


大功告成。

6条回复
来自PC浏览器 发表于 2020-7-28 13:02:13 | 显示全部楼层
得力的那套太垃圾了,工具建议用世达或者小米那套(WIHA合作的),S2材质耐用,而且精度也高
回复 支持 反对

使用道具 举报

来自PC浏览器 发表于 2020-7-28 13:03:11 | 显示全部楼层
2242 NVME 512G确实没什么好选择,我买的先锋的,便宜,国内大厂江波龙代工,除了建兴还有西数,贵些
回复 支持 反对

使用道具 举报

来自PC浏览器  楼主| 发表于 2020-7-28 13:50:28 | 显示全部楼层
我还花了99买了360的GAN电源,配套贝斯的100A的充电线。
回复 支持 反对

使用道具 举报

来自安卓客户端 发表于 2020-7-28 15:30:39 | 显示全部楼层
lenovo56735592 发表于 2020-7-28 13:50
我还花了99买了360的GAN电源,配套贝斯的100A的充电线。
我pd买的品胜三口65w,雅晶源方案,发热控制比倍思好太多
回复 支持 反对

使用道具 举报

我后悔了,买了个建兴256的,应该500那个,下次合适机会把海力士那个换了。。。
回复 支持 反对

使用道具 举报

感谢楼主的分享哟~
