本篇是本系列中的最后一篇,介绍主板固件更新及设置优化方法。 在前两篇,分别给小伙们对Lenovo XiaoXinAir-14ARE 2020的硬件和软件进行了讲解。 下面,再给大家看点不软不硬的东西(可不是骨肉相连肉串哦,是给大家说说BIOS,注意不是BOSS,怪吓人的,折腾一宿连测机再写作文的本宝宝可不想听到这种受刺激的字眼)。 啥叫BIOS? 翻译过来就是基本输入输出系统,简单地说可以把它理解为主板的固件。为啥同样的部件硬件在小新这性能发挥的如此极致,在别人家那就很一般呢,全靠小新团队的研发人员对BIOS的迭代优化。 目前联想官网已发布小新Air-14ARE 2020最新版的BIOS(版本:DTEC19WW),这版BIOS支持手工调整核显显存容量(需要从板载的16G内存中扣除),具有探索精神的小伙们可以自行更新BIOS,不能自己更新的小伙伴也可以到当地服务站寻求工程师的帮助。 R5 4600U版和R7 4800U版的BIOS文件,升级和设置完全相同,这里还以我订购的产品为例进行讲解。

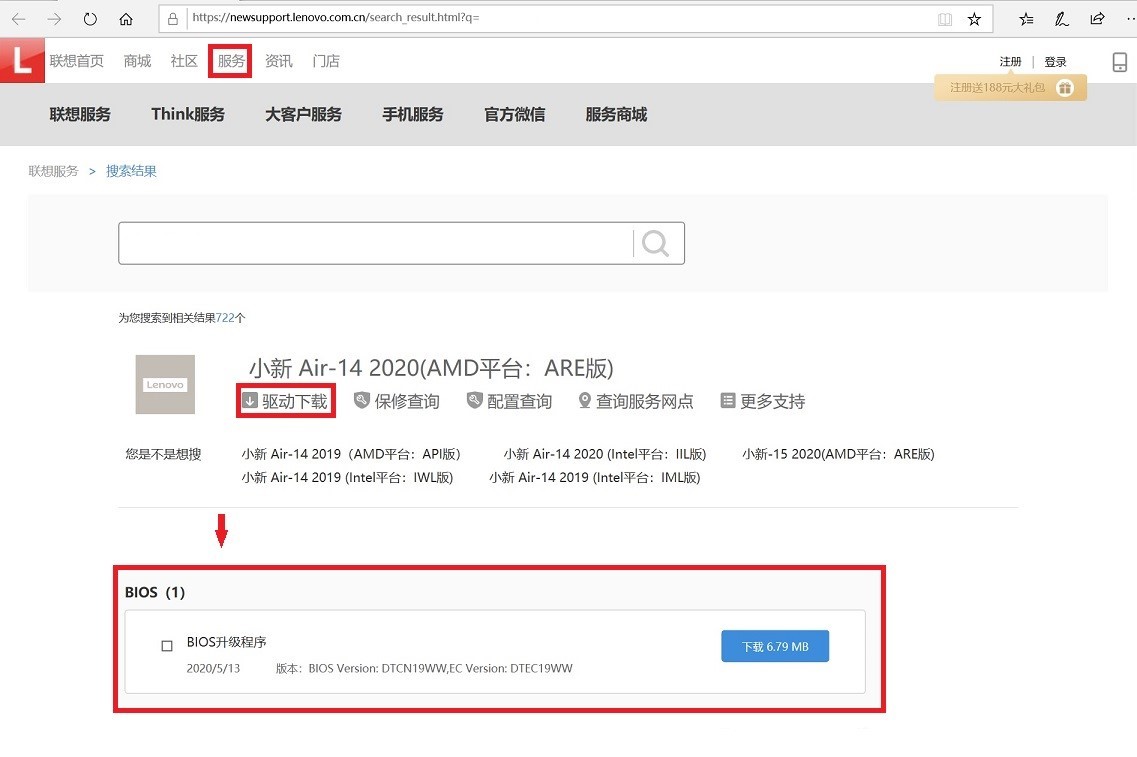

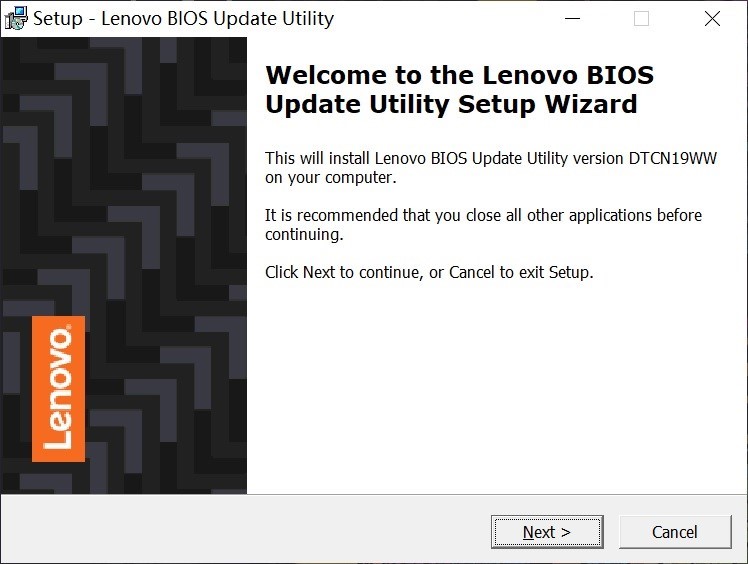

4773117 BIOS文件的下载方法是:进入联想官网(www.lenovo.com)→选择顶部的“服务”→输入8位主机编号(可直接从主机后盖上找)→驱动下载→BIOS升级程序。 下载后BIOS为1个自解压文件,非常有必要在安装前核实下载文件的完整性。 文件名:BIOS-DTCN19WW.exe 大小: 7117744 字节 MD5:4E6F3F5999F34F93344C2A9415EC8CD1 确保文件正确后即可进行安装升级,文件默认安装在C:\BIOS文件夹中,一路Next即可完成安装。

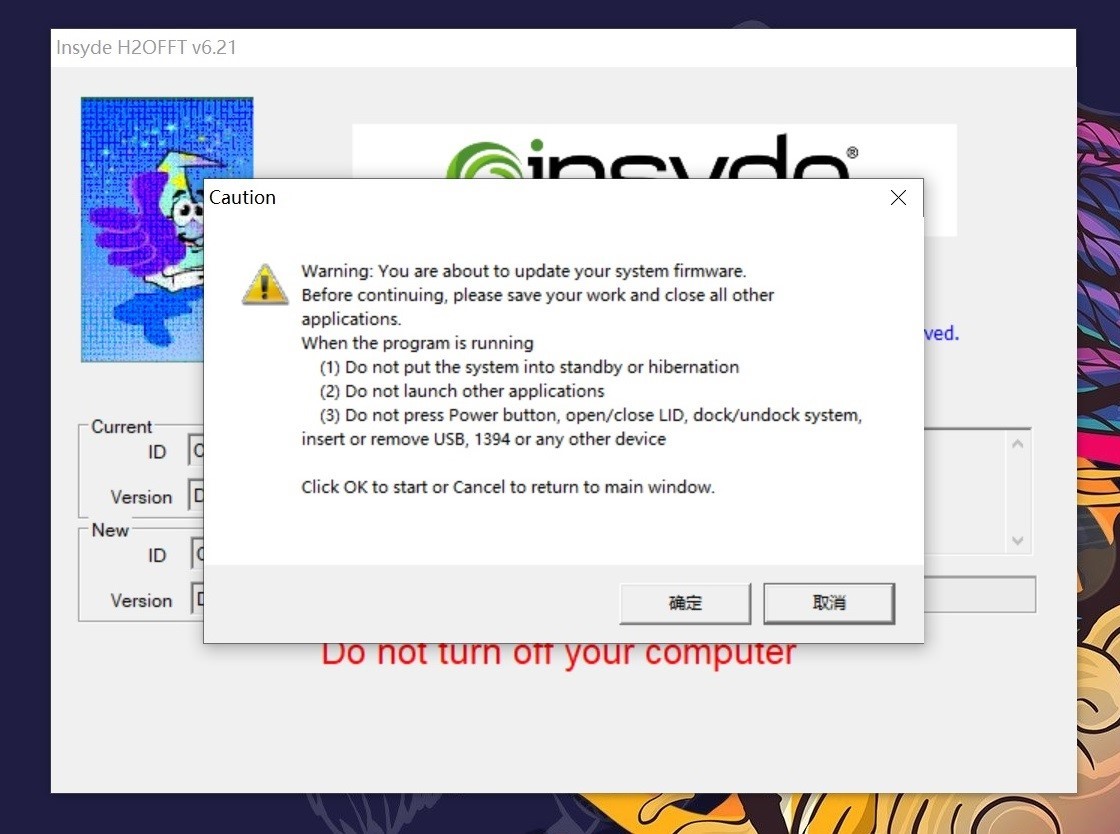

4773115 安装结束后,将启动BIOS刷新程序(分为Windows环境内和字符界面两个步骤)。因为刷新BIOS有一定风险,在Windows中弹出窗口告知重要信息,大致意思是:您即将更新系统固件,在继续更新之前,请您保存好您的工作(其实就是存档)并关闭其它应用程序。在程序运行期间请勿将系统处于待机或休眠状态,也不要启动其它应用程序,更不要按动电源按钮或是对屏幕面进行开盖合盖,并移除USB、1394或者其它可插拔设备。
4773116 做好上述思想及操作准备后可点击“确定”开始刷新,或者点击“取消”放弃刷新返回Windows桌面。

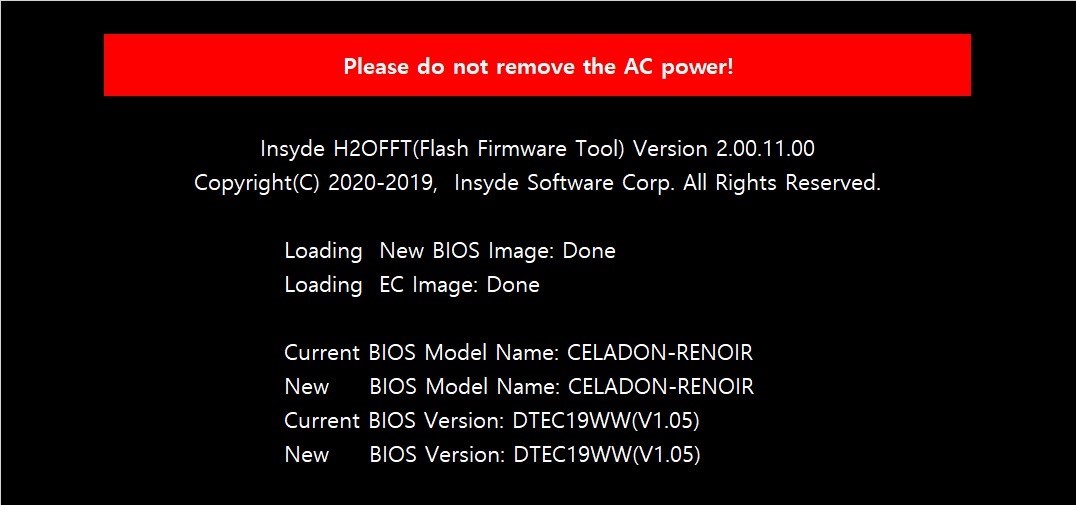

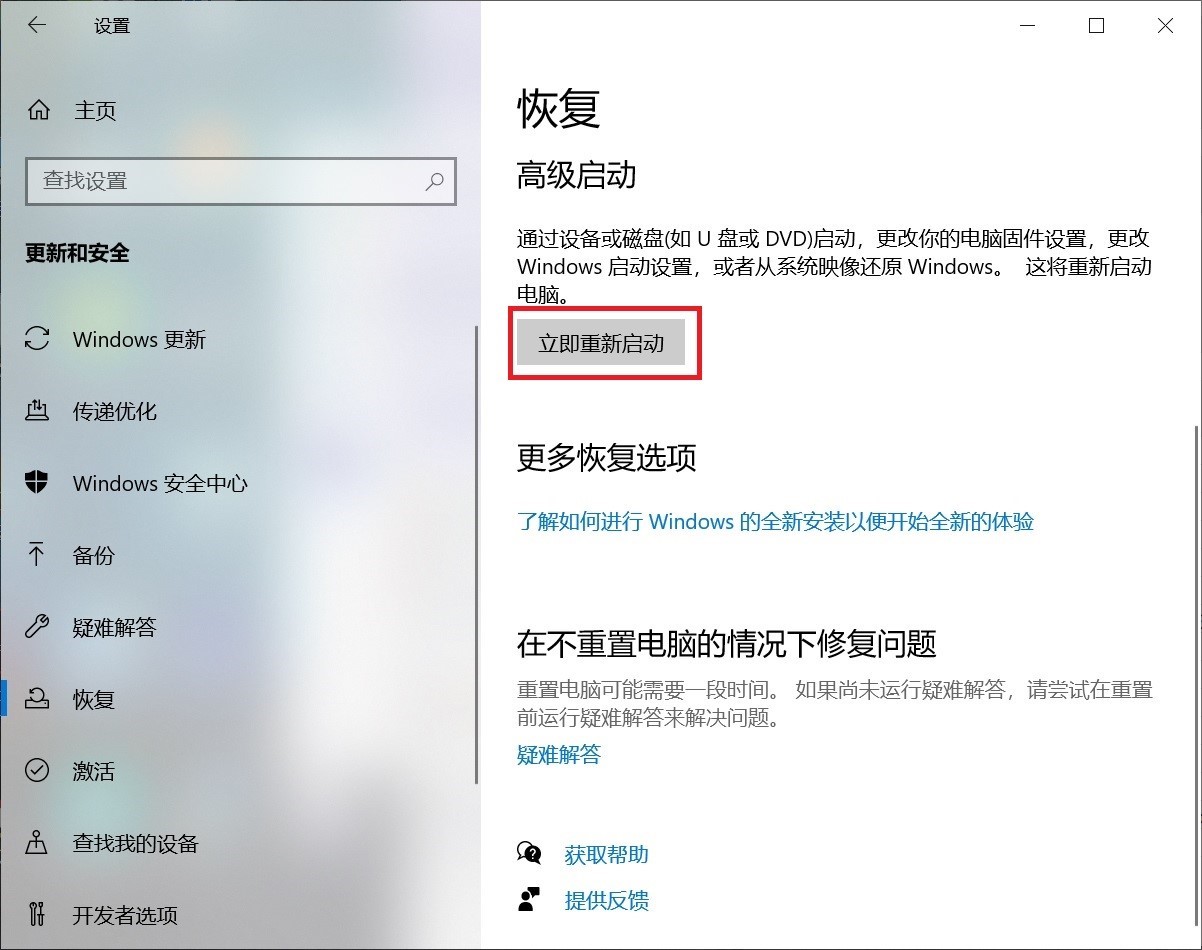

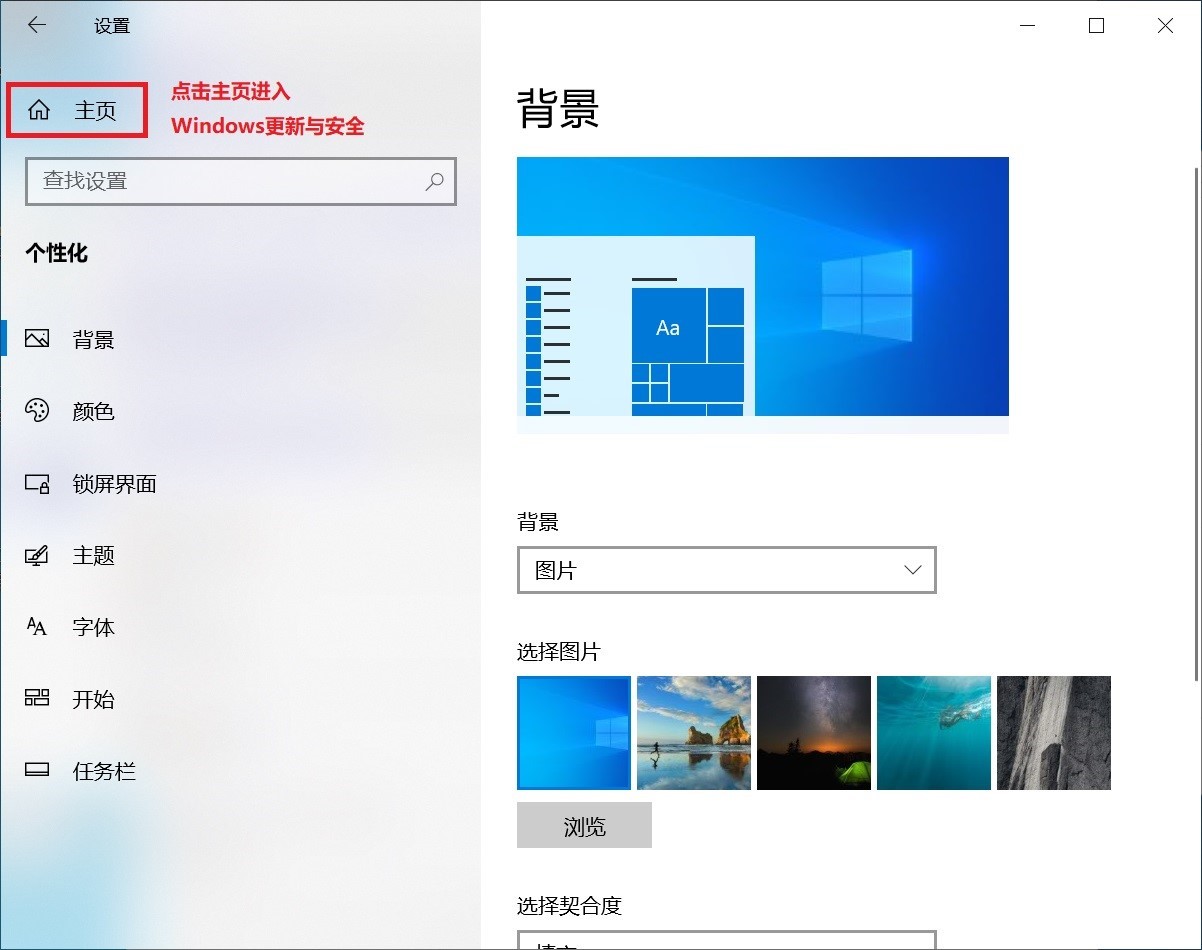

4773118 Windows重启后进入字符界面进行刷新,在刷新过程中风扇会狂转,请勿担心,写入及更新过程大约需要半分钟,写入完成后会进行更新(在此阶段会黑屏,属于正常现象)。 敲黑板!!!在整个刷新过程中请勿中断或退出(包括自行强制关机或重启,注意熊孩子出没!) 短暂的黑屏结束后,屏幕出现小新LOGO,至此BIOS刷新顺利完成。 进入BIOS设置有三种方法: ①在Windows鼠标右键呼出菜单,选择“个性化”后点击窗口左上角的首页,进入Windows更新与安全,选择右侧窗格恢复中的高级启动,点击“立即重新启动”。这时系统退出Windows,进入疑难解答选择高级选项中的UEFI固件设置。
4773119
4773120 ②开机启动后狂按Fn+F2或F2(是否需要按Fn,完全看小伙伴对F1-F12这12个键的优先定义),出厂默认是需要按Fn+F2。 ③关机状态下按超级功能键(F12右侧那个带S的☆键),通过键盘右下角光标键“↓”选择菜单中的“BIOS Setup”,并回车。 第1种方法操作步骤繁琐,第2种方法拼的是眼力和手速,还是第3种方法最方便。 BIOS设置分为5个选项卡,分别是:Information(信息)、Configuration(配置)、Security(安全)、Boot(引导)、Exit(离开)。灰色字体的项目只能查看,不能更改设置,只有蓝色字体的项目才允许更改。←→键切换不同的选项卡,↑↓键切换该选项卡中的不同条目。

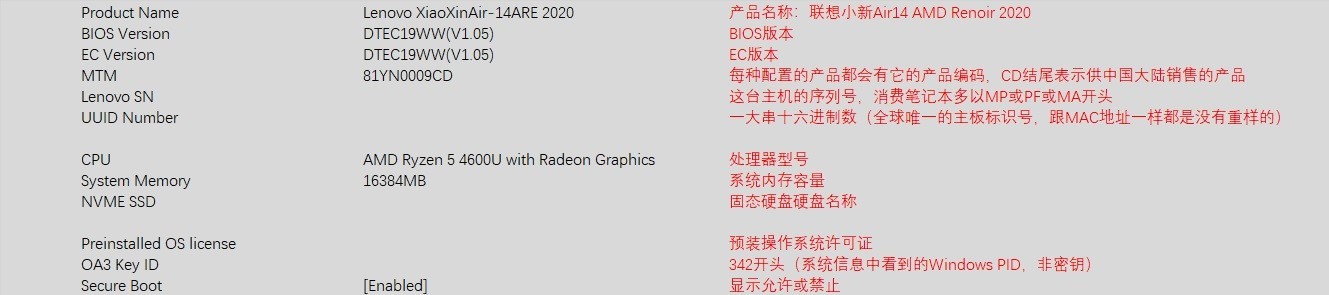

4773121 在Information(信息)选项卡中,展现了主板信息(产品名称、BIOS版本、EC版本、产品编码、序列号)、硬件信息(处理器、内存、固态)、Windows授权许可信息(授权许可、密钥标识)及安全引导状态。本选项卡的全部条目均为自动获取、不支持修改。
4773122 在Configuration(配置)选项卡中,包括日期时间、无线网卡、核显显存调节、硬盘控制器模式、虚拟化等内容,均支持更改设置。 绿框中的两项与核显显存容量调节有关,AMD默认方案是从内存中划分512M作为显存,如有游戏需要的小伙伴,这512M肯定是不够用的,需要将它的数值调大。需要调整显存容量的话,只需将iGPU Configuration由Auto调整为UMA_SPECIFIED,再到UMA Frame buffer Size选择一个满意的显存容量,提交退出即可,就是这么简单。 对于习惯使用ThinkPad的小伙伴,可以通过Fool Proof Fn Ctrl这项来交替键盘左侧这两个键的定义。

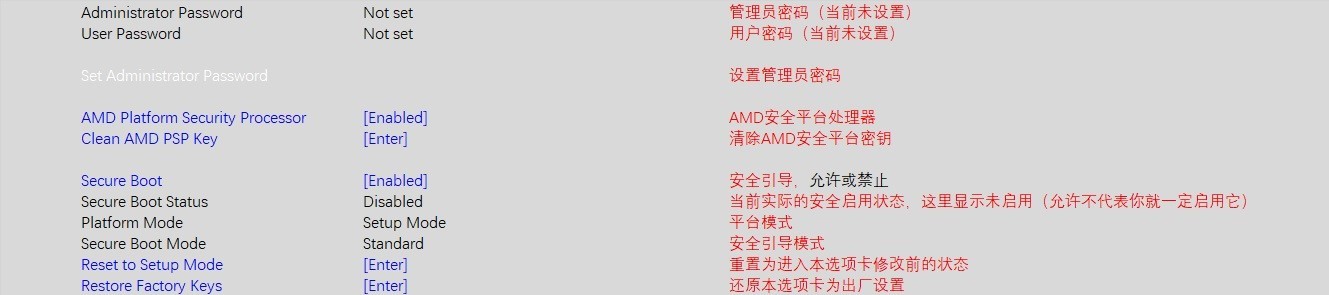

4773123 在Security(安全)选项卡中,可以设置两档密码(分别是用管理员密码和用户密码,对应进入BIOS设置界面的密码和加载操作系统前的开机密码)、AMD平台安全处理器(即安全内存加密和安全虚拟化加密,对于一般用户来说,然并卵)、安全引导(系统只能从带有微软数字签名的文件引导,防止使用被篡改的文件引导系统,从Windows 8时代引入)、复位设置模式和还原出厂设置。一般这项没啥可折腾的,正常情况下不建议修改。

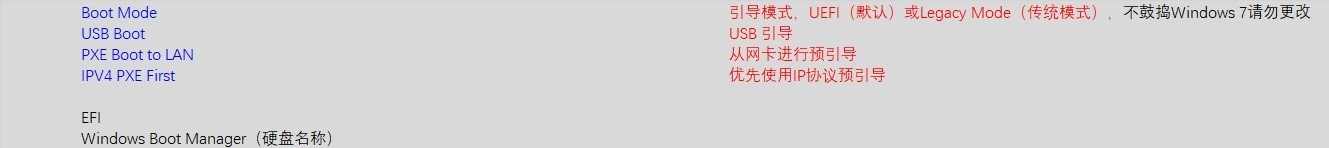

4773124 在Boot(引导)选项卡中,真正能用的到的只有两项。Boot Mode(引导模式)可以选择UEFI模式或者Legacy Mode(传统模式),前者支持Windows 10,若要安装Windows 7必须选择后者(由于时间原因没测是否能正常安装Windows 7,我想很大概率是不能正常安装滴)。注意,这两种模式下支持的可引导硬盘的分区格式不同,UEFI使用的是GPT分区,Legacy使用的是MBR分区(好古老的技术,最大只支持到2T硬盘,最多只允许有4个主分区),前者启动过程更为精简和快速,故从Windows 8时代起微软要求OEM厂商必须遵照执行。USB Boot是指是否允许从USB引导,若要使用U盘重装系统应将此选项打开。

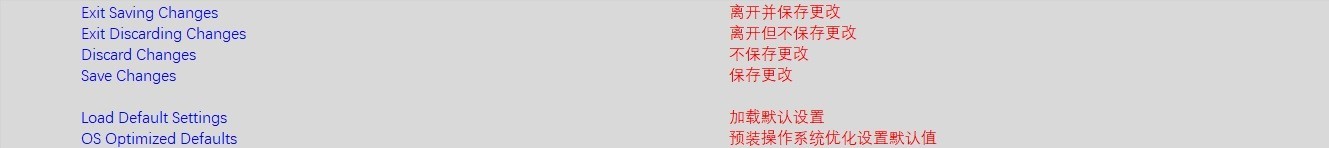

4773125 当更改操作需要立即保存(或放弃保存),或者离开BIOS设置并进行保存(或放弃保存),就要进入第5个选项卡Exit(离开)了。这里有4种选择,分别是:离开并保存更改、离开但不保存更改、不保存更改、保存更改。至于哪款,总有一款适合小伙伴,您自助一下即可。 文末再来安利一下这款神机(销售过于火爆,有可能售罄,补货信息请及时关注页面) 小新Air14 R5-4600U/16G/512G/核显 联想官网 京东自营 |
