[MIIX5系] 關於MIIX 510 從無到有改裝WWAN模塊分享與軟設置請教。

发表于 2019-12-30 17:40   |   来自PC浏览器 显示全部楼层 [复制链接]
3109 8

本帖最后由 Shaqk 于 2020-1-17 11:47 编辑

小弟的型號為MIIX 510 12ISK I7 6500U 8GB無LTE版本,有鑑於對筆記本的WWAN狂熱,自行升級了LTE卡槽、SIM卡小板卡槽。


幾個月前拆機清灰也順便端倪了一下主板狀況,
發現此版本的MIIX 510有一個M.2 B Key的卡槽和SIM卡排線接口都是空焊的腳位
網上拜讀了許多大佬的拆機、各式改裝、維修等等的各式文章,也自行找了MIIX 510的圖紙來觀看。

雖然很顯然的圖紙99.9%是看不懂的,
但發現了圖紙第一頁所標示的WWAN部分線路是有的,
並且發現無LTE版本與LTE版本,僅在卡槽部分有所差別,其餘元件皆相同且無缺失,並且詢問了客服主板無異,故燃起了改裝的希望。
(這當中也研究了下MIIX 520最高配的主板、刷SPD、內存顆粒移植、I7 6500U與I7 8550U移植的相關事宜,雖還沒執行)


於是提前更新好最新的BIOS、LTE Driver後,
並再某魚收了塊壞版、原裝LTE模塊(L830-CN)後,走訪當地某腦城挨家詢問是否願意幫忙移植,

皇天不負苦心人,終於找到了某師傅願意幫忙移植。(僅收工時費)


以下圖請參閱:

4726200

4726200


4726201

4726201

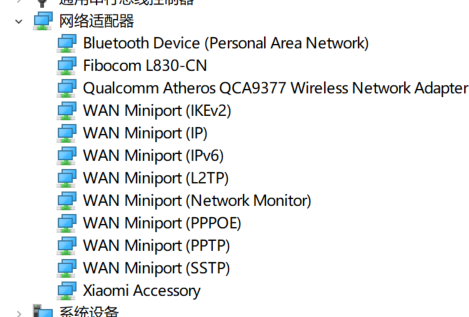

目前設備管理器、win 10都已完美識別,特此來分享。



到目前這部分都沒有問題,此前的部分也歡迎詢問分享。


但目前遇到了以下問題:
1.
插上NANO SIM卡後重啟 or 關機再啟,就會識別不到L830-CN。(設備管理器、win 10裡都如沒改裝前一樣消失....)
但拔掉關機再啟,則又可識別到。(重啟則不能識別到。)


2.

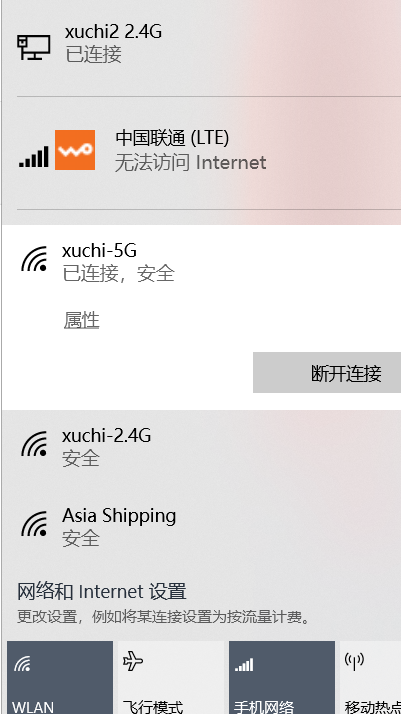

再識別到WWAN模塊的情況下插入SIM卡,可以識別到SIM卡。但無法上網,且會出現斷線(沒訊號)、無法訪問INTERNET等狀態。(更改適配器選項裡的WWAN狀態顯示"無網路訪問權利")


3.
透過WIN 10 Store裡下載的"訊息中心"則可以收短信。(翻閱網上文章發現此正常,目前WIN 10僅移動設備可安裝此軟件,且僅能收短信。)




想請問此狀態該何解?忙呼了半年,就在最後幾步發現不能上網,故在此求教。


猜想是否L830-CN的WWAN壞了?但又可收短信。
又猜想軟設置沒設置好?






-----------------------2019-12-31更新-------------------------------


昨日回在家中後心有不甘,再度打開測試,竟發現可以上網了!(撒花)
不知道是不是我這拆機的L830-CN有問題,總之目前是能上網了。

不過發現仍有一個問題,只要重啟就會識別不到WWAN硬件,
但關機再啟則可以識別,(嘗試了幾次還是一樣如此)也不知道怎麼回事,如有大佬知道還請賜教。

另外發現主板上的天線多了一條,也不知道是不是型號不同所以位置不同。(總之都給我幹上去了哈)
希望有人能夠交流分享這方面訊息。

4726385

4726385





目前在朝向更換更好的WWAN、網卡、SSD、訂製多條散熱銅管等方向努力。


有大佬知道MIIX 510 WWAN、網卡的部分還有白名單嗎?(目前是2KCN38WW最新BIOS版本)
翻閱了友站的Tˋ480、Carbon X1的文章,不知道Fibocom L850-GL、L860-GL能否識別?



-----------------------2020-01-17更新-------------------------------


之前重啟無法識別的情況還是沒有解決,在想是不是重啟跳過了什麼部分,所以無法識別。

PS:WWAN模塊在設備管理員裡以USB途徑呈現,估計這個路線走的是直連南橋的SATA的M.2。



有鑑於同款機相DIY的資訊太少了,加上最近又更新了硬件,
所以特此來這邊更新訊息,讓有改造的同機型機主參考!

昨天收到了馬雲寄來的Intel WIFI 6 AX200 WAN網卡,
雖然依然沒有確定是否有白名單,也還未成功更改BIOS硬件自檢(白名單),

秉持著嘗試的心態換上去了,竟然發現完美識別,重啟也可以識別。(當然驅動什麼的也提前安上去了。)

所以這邊提供一個訊息,Intel WIFI 6 AX200 WAN無線網卡是可以在此機型使用了。(已更新最新的BIOS)

4731546

4731546


提供小小白的簡易查詢信息方式,鍵盤按win+R→在運行裡輸入CMD→在命令提示方塊裡輸入systeminfo,即會跑出所有硬件、版本等訊息。(如上圖所示)



有鑑於近幾個月就發布的AX200都可以識別,目前正考慮再買入新的WWAN模塊嘗試,目前鎖定Fibocom L860-GL,此
WWAN已在聯想最新的機型(X1)配備。

如有建議的其他4G/5G模塊推薦,也請大家一起討論。
8条回复
来自手机浏览器  楼主| 发表于 2019-12-30 17:51:08 | 显示全部楼层
好想上網啊!!
回复 支持 反对

使用道具 举报

来自PC浏览器 发表于 2019-12-30 23:14:46 | 显示全部楼层
太复杂,真不会,期待大牛出现。
回复 支持 反对

使用道具 举报

来自PC浏览器 发表于 2020-2-20 20:15:08 | 显示全部楼层
你有没有遇到前置摄像头无法使用的情况?
回复 支持 反对

使用道具 举报

来自PC浏览器  楼主| 发表于 2020-3-10 11:18:17 | 显示全部楼层
lenovo53605007 发表于 2020-2-20 20:15
你有没有遇到前置摄像头无法使用的情况?

沒有,改完出現?
回复 支持 反对

使用道具 举报

来自安卓客户端 发表于 2020-3-13 22:49:32 | 显示全部楼层
很赞哦
回复 支持 反对

使用道具 举报

来自手机浏览器 发表于 2020-3-14 07:46:16 | 显示全部楼层
学习了。
回复

使用道具 举报

鄙人最近也在研究移植内存和改bios,不知楼主移植内存成功了没有,希望能和楼主交流一下心得
回复 支持 反对

使用道具 举报

来自PC浏览器  楼主| 发表于 2020-6-12 17:23:46 | 显示全部楼层
本帖最后由 Shaqk 于 2020-6-12 17:28 编辑
lenovo54904451 发表于 2020-5-17 02:56
鄙人最近也在研究移植内存和改bios,不知楼主移植内存成功了没有,希望能和楼主交流一下心得 ...

我還沒去執行,不過確認一下SPD、主板有無觸點與線路,修改BIOS信息,估計就可以了。
如果改CPU的話,基本看下腳位是否相同以外,還要注意兼容的南僑晶片。

後面了解改到高配版的CPU,因為架構不一樣,南橋晶片勢必要換的,不然南橋識別不了CPU也就無用了。

如果改成功了也希望能夠交流,後來太忙就一直擱著,將來還是想搞的。V*X*:ShaqKSmith
